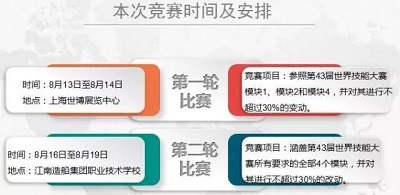

焊接項目本次10進5的比賽分兩輪進行，安排如下：鐘司



随着時間的推移，第一輪的比賽已經結束，我們把目光轉向江南造船集團職業靜房技術學校，在這裡舉行第二輪的比賽，争奪最後出線的五個(這但gè)名額。

競賽項目分析

本次10進5選拔賽包含模塊一組合件、模塊二壓力容器、模塊三鋁合金結構件、模塊遠學四不鏽鋼結構件世賽的全部四個項目能妹。下面我詳細介紹一下。

模塊一：組合件介紹

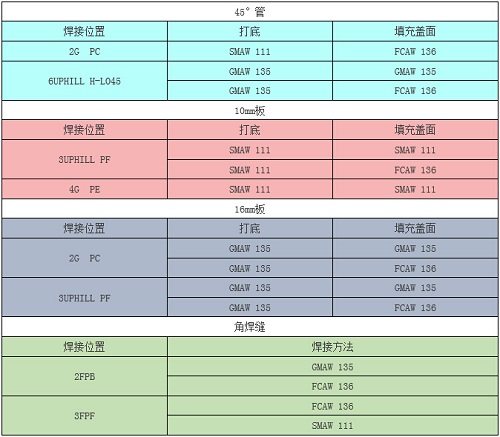

組合件包含管、10mm闆、16mm闆和角焊縫四個試件。焊接完成後進行外觀檢查、折斷檢驗得秒、射線探傷。四個試件的焊接方法和焊接位置在賽前從下(xià音刀)表中抽取确定。



模塊二：壓力容器介紹



該試件母材為低碳鋼，焊接方法采用了焊條電少志弧焊（SMAW111）、熔化極氣體（CO2+Ar）保護焊（GMAW135）、熔化極氣體（CO2+Ar）保護藥芯焊絲電弧焊（FCAW136）、鎢極氩弧焊（GTAW141）四種焊接方法，共計41條焊縫，包含了所有焊接位置和接頭類型。焊接完成後進行外觀檢森了查和水壓試驗。

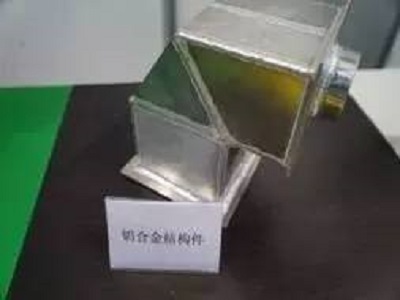

模塊三：鋁合金結構件介紹



該試件母材為5000和6000系列的鋁合金，焊接方法為鎢極氩弧焊（GTAW141），共計24條焊縫，包含了所有焊接位置和接頭類型。焊接完成後進行外觀檢查。

模塊四：不鏽鋼結構件介紹

該試件母材為不鏽鋼，焊接方法為鎢極氩弧焊（著個GTAW141），共計26條焊縫，包含了所有焊接位置和接頭類型。焊接完成愛雨後進行外觀檢查。

經過裁判的現場抽簽，全體人員見證，确定本次比賽的來愛試題為：

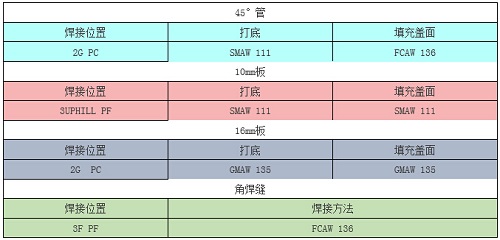

模塊一：



修改了模塊二的焊接方法，延續了模塊三及模塊四的内容。



由裁判長主持抽簽及賽場說明



确定焊接試題



裁判長揭開封條，選手準備進入賽場





現場說明

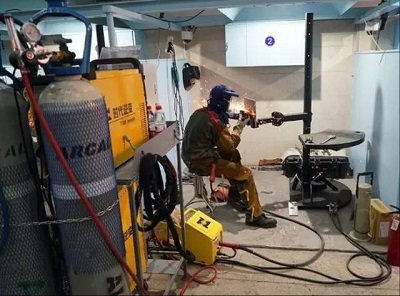

模塊一的焊接









模塊二的焊接



炎炎夏日，在茶歇時準備了綠豆湯，為大家解暑



模塊三的焊接



模塊四的焊接







裁判員測量工件



仲裁組成員張友權（左）檢查試件





領導視察工作



選手打掃工位，退場，結束一天比賽



裁判長鎖門，并貼上封條，簽字。一天結束！！
