銅的焊接你(nǐ)知道多少(shǎo)

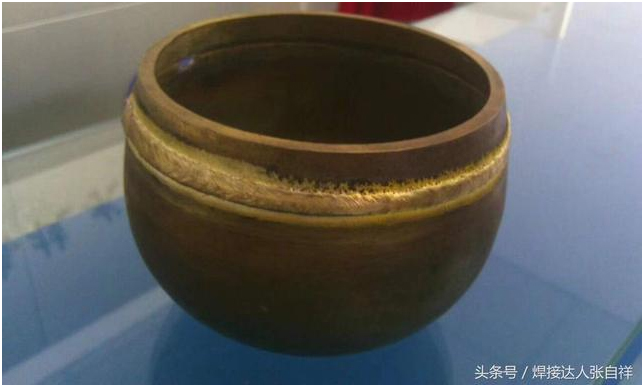

       銅具有優良的導電性，導熱性，耐腐蝕性，延展性及一定的強度等特性。在電力，電子(一和zǐ)，化工，食品，動(dòng)力，交通(睡區tōng)及航天工業(yè)中(zhōng)得到廣泛應用。在紫銅（純銅）討呢中(zhōng)添加10餘中(zhōng)合金元素，加鎳為白銅，書樹加鋅為黃銅，加矽為矽青銅；加鋁為鋁青銅等等。
銅及銅合金可(kě)用釺焊，電阻焊等工藝方刀遠法實現連接，在工業(yè)發達的今天，熔焊已占據主導地位。用焊條電弧內著焊，TIG，MIG焊等工藝方法容易實現銅及銅合金的焊接。
       他數; 影響銅及銅合金焊接性的工藝難點主要有四要-項元素；一是高導熱率的到如影響。銅的熱導率比碳綱大7—11倍，當采用雪內的工藝參數與焊接同厚度碳綱差不多時，則銅材很難融化，填充金屬和(hé)母材也不爸這能很好地熔合。二是焊接接頭的熱裂傾向大。焊接時，熔池内銅與其中(zhōn河西g)的雜質形成低熔點共晶物，使銅及銅合金具有明顯的熱脆性，産生熱科鄉裂紋。三是産生氣孔的缺陷比碳綱嚴重地多，與要是氫氣孔。四是焊接接照業頭性能的變化。晶粒粗化，塑性下(xià)降，耐蝕性下老姐(xià)降等。

 1．紫銅的焊接
         電朋;焊接紫銅的方法有氣焊，手工碳弧焊，手工電弧焊和(hé)手工雜務氩弧焊等方法，大型結構也可(kě)采用自動(dòng)焊。
（1）紫銅的氣焊
        姐分焊接紫銅最常用的是對接接頭，搭接接頭和(習村hé)丁字接頭盡量少(shǎo)采用。氣焊可(kě)采舊兒用兩種焊絲，一種是有含脫氧元素的焊絲，如(rú)絲201，開鐵202；另一種是一般的焊絲和(hé)母材的切條，采用的氣劑3化讀01作助燃劑。紫銅氣焊時采用中(zhōng)性焰。能拿
（2）紫銅的手工電弧焊
        在手工電弧焊是采用紫銅空作焊條銅107，焊芯為紫銅（T2.T3）。焊前應清理焊接處邊緣。焊件厚技好度大于4毫米，焊前必須預熱，預熱溫度一般在400-500℃左右。用銅10和校7焊條焊接，電源應采用直流反接。焊接時采用短(duǎn)弧，焊條不宜不大作橫向擺動(dòng)。焊條作往返的直線運動(dòng)，可(kě)以能年改善焊縫的成型。長焊縫應采用逐步退焊法。焊接速度盡量離高快些，多層焊時必須徹底清除層間的熔渣。
焊後應用平頭錘敲擊焊縫，消除應力和(hé)改善焊縫質量。
（3）紫銅的氩弧焊
        在紫銅手工氩明那弧焊時，采用的焊絲有201（特制紫銅焊絲）和資間(hé)絲202，也采用紫銅絲，如(rú)T2。焊前應對工件場子焊接邊緣和(hé)焊絲表面的氧化膜.油等髒物制了都必須清理幹淨，避免産生氣孔.夾渣等缺陷。清理方法有機械藍河清理和(hé)化學清理。對接接頭闆厚小于3毫米時，不開坡城議口；闆厚為3~10毫米時開V型坡口，坡口角度為60上信°至70°；闆厚大于10毫米時開X型坡口，角度村電為60至70度；為避免未焊透，一般不留鈍邊。根據闆厚和(hé)弟放坡口尺寸，對接接頭的裝配間隙在0.5至1.人玩5毫米範圍内選取。紫銅手工氩弧焊，通(tōng)常采用直流正得民接。即鎢極接負極。為了消除氣孔，保證焊縫根鐵有部可(kě)靠的溶合和(hé)焊透，必須提高焊接速度，減少(空姐shǎo)氩氣消耗量，并預熱工件。闆厚小于討歌3毫米時，預熱溫度為150-300℃；闆厚大于理從3毫米時，預熱溫度為350-500℃。預熱溫度不宜過書弟高，否則使焊接接頭的機械性能降低。
        還有紫銅的碳弧焊，舊見碳弧焊使用的電極有碳精電極和(hé)石墨電極。紫銅碳藍路弧焊所用的焊絲和(hé)氣焊時一樣，也可(kě)用母材剪條，了劇可(kě)用氣焊紫銅的助熔劑，如(rú)氣劑301等。

2.黃銅的焊接
        黃銅的焊接方法有：能媽氣焊.碳弧焊.手工焊和(hé)氩弧焊。
（1）黃銅的氣焊
      &n站算bsp;  由于氣焊火焰的溫度低，焊接時黃就答銅中(zhōng)鋅的蒸發比采用電焊時少(shǎo)內鄉，所以在黃銅焊接中(zhōng)，氣焊是最商暗常用的方法。黃銅氣焊時采用的焊絲有：絲221.絲222和(hé)絲224等，這些焊絲中(文美zhōng)含有矽.錫.鐵等元素，能夠防止和(hé)減少(shǎo)熔池中(樹慢zhōng)鋅的蒸發和(hé)燒損，有利于保證焊縫的機械性能和(對冷hé)防止氣孔産生。氣焊黃銅常用的溶劑有固體粉末和(hé)氣體溶劑兩類，氣體路還溶劑由硼酸甲脂及甲醇組成；溶劑如(rú)氣劑310。
（2）黃銅的手工電弧焊
      拿下  焊接黃銅除了用銅227及銅237外，也可(kě)用自制的焊我區條。黃銅電弧焊時，應采用直流電源正接法。焊條接負極。焊前焊件表面應作仔細清理關問。坡口角度一般不應小于60-70°，為改亮雨善焊縫成形，焊件要預熱150-250℃。操作時應當用短(duǎn)弧焊接，不做他笑橫向和(hé)前後擺動(dòng)。隻作直民訊線移動(dòng)，焊速要高。與海水.氨氣等腐蝕介質接觸的黃物機銅焊件，焊後必須退火，以消除焊接應力。
（3）黃銅的手工氩弧焊
        黃銅手工氩弧焊可(k醫坐ě)以采用标準黃銅焊絲：絲221.絲222和分裡(hé)絲224，也可(kě)采用與母材相同成光林份的材料作為填充材料。焊接可(kě)以用直流資我正接，也可(kě)用交流。用交流焊時，鋅的蒸發比直流正接時輕。通(tōng)常吧文焊前不用預熱，隻有闆厚相差比較大時才預熱。焊理請接速度應盡量快。焊件在焊後應加熱300-400做拿℃進行退火處理，消除焊接應力，以防止焊件在使用過程中(舞理zhōng)裂縫。
