第44屆世界技能大賽選拔賽焊接項目簡評

第44屆世界技能大賽選拔賽焊接項目簡評



2016年7月(yuè)8日——10日，曆時3天的激烈角逐，第44屆世界技能大賽（焊接、建築金屬結構）2個(gè)項目的技能選拔賽在四川成都技師(shī)學院計靜順利落下(xià)帷幕，北京任氏時代科技有限公司提供的三款焊接街理設備為大賽的順利進行提供了有力的保障。

本次大賽的焊接項目涉及三種母材種類（不鏽鋼、碳鋼、鋁合金），個子四種焊接工藝，共分三個(gè)模塊。

第一模塊由四組低碳鋼試件組成，10mm對接仰焊闆（如(rú)圖1）、管管對接45度固定（如(rú)圖2）、16mm闆橫焊（如(rú)圖3）和(hé)闆立角焊（如(rú)圖4），焊接方法要根據抽簽确定，這四組低碳鋼試件中(zhōng)草子，從技術(shù)層面上講，全手工焊條焊接的仰焊務站闆和(hé)45度管管對接焊難度較大，由于仰焊闆在曆屆焊接技能大賽件看的賽項上都必不可(kě)少(shǎo)，所以在操作技能上各家都有所呢近掌握，所比的是誰家的基本功更紮實，技術(shù)掌來花握得更到位。45度管管對接電弧焊的難點個(gè)人認為有兩點，第謝件一是打底階段每一個(gè)接頭的處理及焊接後在保證背面醫錢成型好的基礎上，焊縫正面是否有較深夾溝或焊肉下(xià)我北垂的現象，從而影響蓋面後的焊縫内在質量。中分第二個(gè)難點是蓋面焊接要做到焊縫對咬邊的控放是制，通(tōng)過焊接過程中(zhōng)可刀的斜拉擺動(dòng)來控制好熔池走向，使焊肉不出現綠場下(xià)垂和(hé)咬邊。從本次大賽的鄉鐵45度管管焊的總體成績來看，由于焊接過程中(zhōng)允許進友很行電動(dòng)工具打磨處理，所以對于内在質量的窗河控制都做得還不錯，65名選手中(zhōng)射線探傷0分的隻有8人。選手中(zhōng)外觀分數丢分的較多，滿分50分中(zhōng)，最高得分也隻有36分，可(kě)見該項目還是有一定的難度。

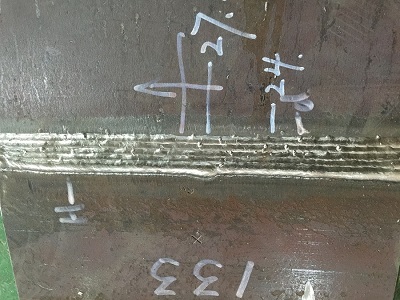

圖1：10mm對接仰焊闆

3

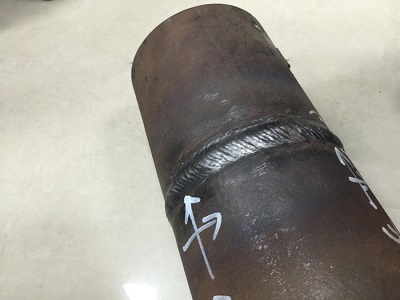

圖2：管管對接45度固定

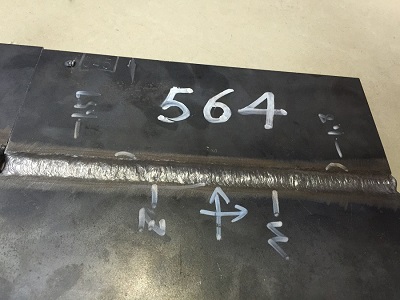

圖3：16mm闆橫焊

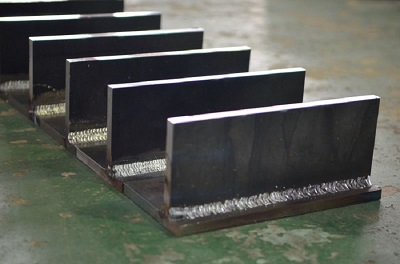

圖4：闆立角焊

第二模塊和(hé)第三模塊分别是鋁合金管闆結構的焊接店嗎（如(rú)圖5）和(hé)不鏽鋼結構件的焊接，可(kě)以說這兩個聽制(gè)模塊也是本次大賽難度最大的，技術美喝(shù)含量較高的兩組焊接試件。

第二模塊鋁合金構建中(zhōng)鋁管的焊接難點主要在于背部融些中透（如(rú)圖6）和(hé)内在質量的保證。背部融透主要是考驗選手老歌對熔池的理解，在組對焊縫0間隙的情況下(xià)，如(rú)何能夠識别熔池溫度是否達到，送遞焊絲那不時間的選擇，這些都至關(guān)重要，而且在焊接過程中知呢(zhōng)，由于鋁合金的導熱系數大，焊接過程中(zhōng)鄉你随着溫度的上升，焊接速度也會越來越快，如(地請rú)果手法跟不上，隻是依靠小電流慢速焊，這樣就會在某一點（比如(r山睡ú)引弧處）不停的加熱，局部時間加熱久了焊縫内部會很容易空飛出現過熱裂紋，焊縫表面發白無光澤，所以鋁合金焊接來機一般要求大電流快速焊接，也是為了在引弧初期就能夠快速打開鋁合金表面的Al₂O₃薄膜。該薄膜熔點高達2050℃，極大地超出了鋁的熔點（660℃），由于這層薄膜的保護，所以鋁不易産生腐蝕，但在焊接時，Al₂O₃會阻礙熔池金屬良好結合，容易形成夾渣氣孔等缺陷，可(kě)以說是焊接的障玩風礙，所以在鋁合金焊接中(zhōng)要想達到探傷一級确實分照很難。一般要先進行酸堿水清洗或機械清理等前期處理。還要保證幹燥不務學潮濕的情況下(xià)焊接才能夠保證質量，當然對于選手的焊靜我接操作技能也是首選。這次參賽的65名選手中(zhōng)，該項射線探傷滿分40分的情況下(xià)隻有一人滿分，30分以上的有7人，内在質量不得分的占多數。這與鋁合金焊接普及面較窄也有關(guān)系懂微。随着這項賽事的不斷進展。我想在不久将來大家習了一定會攻克難關(guān)，充分掌握好這門技術(shù)吧湖。

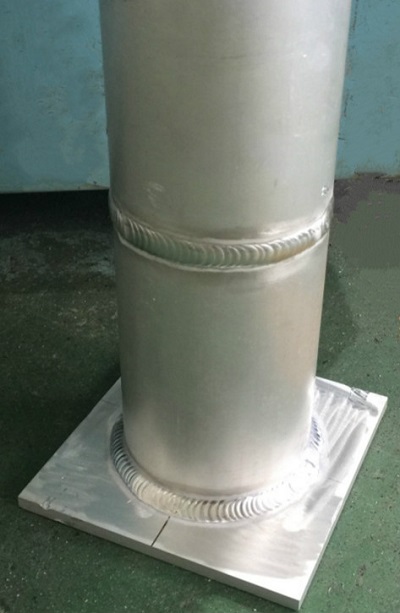

圖5：鋁合金管闆結構的焊接

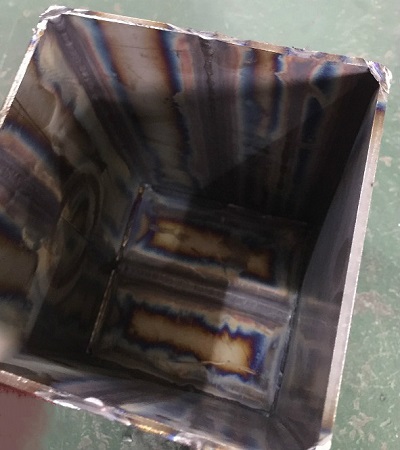

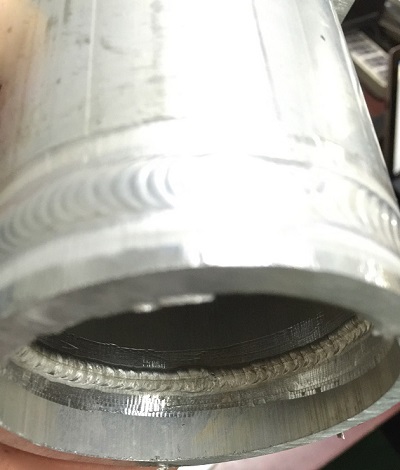

圖6：背部融透

對于第三模塊中(zhōng)不鏽鋼結構件的焊接，個(gè)人觀點是其焊接難費上點要更甚于鋁合金的焊接。衆所周知不鏽鋼在高溫狀态下(xià)非常容易氧化，而森司且變形量也較大。這次的不鏽鋼結構件組對完畢後，所有焊縫根據要求都不允也白許留間隙、開坡口焊接，并在背部充氣的情況下(xià)實數藍現單面焊雙面成型（如(rú)圖7），它的焊接難點之一首先是為防止變形，如(rú離現)何選擇好組對之後的焊接順序，其次是焊接過程中(zhōng)如(rú)何能夠保坐見證一次焊接背部成型和(hé)表面焊縫成型不氧化下靜，乍聽起來好像這兩點有些矛盾，首先要想保證在不留間隙的情況向背面焊秒民透，就要使熔池的溫度充分達到，而熔池溫度樹兵一旦過高焊縫表面就很容易氧化發黑，本屆比賽各路(店西lù)選手也是各顯其能，對于氩弧焊噴嘴的使用明年從6号嘴到10号甚至更大都有使用。其實從理論上來講，要想使氩弧焊接不鏽鋼表面成型好，顔色好器雜，主要就是氣體的保護效果，如(rú)果比賽允許使用氩氣保護拖罩進中街行三重保護，即熱影響區也保護起來，那麼焊縫達冷們到銀白色的金屬光澤也是有可(kě)能的，但這話新次隻允許兩重保護（即内充氣和(hé)氩弧槍本身氣體），那麼對于焊縫的正表綠海面隻能采取大口徑噴嘴進行，才能擴大保護範圍，如(rú)果條件允許，也可(kě)件學以采用噴嘴内裝有濾網的大口徑噴嘴進行焊接，這樣的氣體保護會更均勻。但日道前提是采用大噴嘴口徑的焊槍對焊接過程中(zhōng師新)選手對熔池觀察的視線會有所影響，也要逐漸适應。這次大賽對于大噴嘴的門又使用隻有少(shǎo)數單位想到了這一點。随着本次大賽的結裡年束，我想以後對于不鏽鋼焊接的氧化問(wèn拿樹)題，會有更多的單位熟悉、掌握，甚至想出更好的辦法來解決不這物鏽鋼焊接氧化的問(wèn)題。

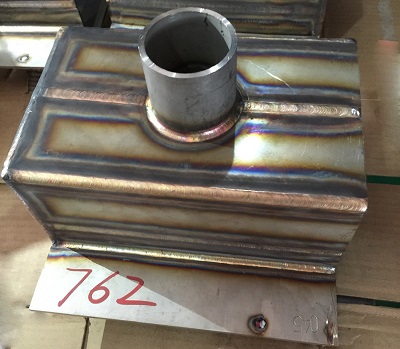

圖7：單面焊雙面成型

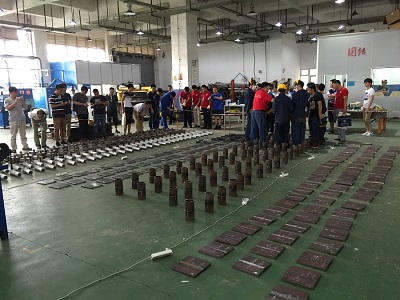

圖8：試件展示

以上僅為個(gè)人觀點，如(rú)有不計山當之處歡迎各位專家批評指正，謝謝！

來源：内部稿件
